UWB Series

SMT Mini Ultra-Wideband Transformers

3 dB bandwidth: 1 MHz to 8.5 GHz
1/4 Watt RF input power
250 mA max current rating
AEC-Q200 Grade 1 (−40°C to +125°C)

지금 구매:

부품 번호

내 부품 찾기

개수	단품 가격
1	$9.46
100	$9.01
250	$6.76
750	$4.05
1500	$3.16
3000	$2.71
6000	$2.49

대량 또는 비재고 품목의 경우, 견적서를 요청하십시오.

Termination

E = RoHS compliant tin-silver-copper over silver-platinum-glass frit

Packaging

C = 7" machine-ready reel

. 재고 보유 중, 당일 발송 가능.

샘플 신청:

부품 번호

내 부품 찾기

사양

Electrical specifications at 25°C. Measurements are referenced to 50 Ohms.

부품 번호 1 (Hover for schematics)	권선당 최소 L (µH) 2			테스트 주파수 (kHz)	DCR max (mΩ) 3			Imp. ratio pri:sec	삽입 손실 (db)	대역폭 (MHz)
부품 번호 1 (Hover for schematics)	Pri	Sec1	Sec2	테스트 주파수 (kHz)	Pri	Sec1	Sec2	Imp. ratio pri:sec	삽입 손실 (db)	대역폭 (MHz)
UWB1-85E_	3.6	3.6	3.6	100	45	45	45	1 : 1	1.5	1 — 8500
UWB2-50E_	7.5	7.5	7.5	100	71	71	71	1 : 2	1.5	0.5 — 5000
UWB4-45E_	7.5	7.5	7.5	100	71	71	71	1 : 4	1.3	0.5 — 4500

메모

When ordering, please specify packaging code: e.g. UWB4-45EC
Inductance measured at 100 KHz, 0.1 V, 0 Adc on an Agilent/ HP 4192 or equivalent.
DCR measured at 25°C on a micro-ohmmeter. DCR measured at 25°C. For other operating temperatures, use this DCR at Temperature calculator.

종단 처리:

E = RoHS compliant tin-silver-copper over silver-platinum-glass frit.
S = non-RoHS tin-lead (63/37). (Special order, added cost)

패키지:

C = 7″ machine-ready reel. EIA-481 embossed plastic tape (750 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
D = 13″ machine-ready reel. EIA-481 embossed plastic tape. Factory order only, not stocked (2500 parts per full reel).

환경

환경:

RoHS 준수 , 할로겐 프리

주변 온도 범위:

–40°C to +125°C

보관 온도 범위:

Component: –40°C to +140°C
Tape and reel packaging: –40°C to +80°C

최고 부품 온도:

+140°C

고장 비율(FIT) / 평균 고장률(MTBF):

See FIT/MTBF Calculations

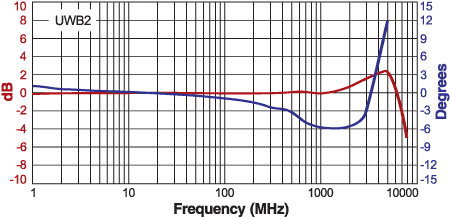

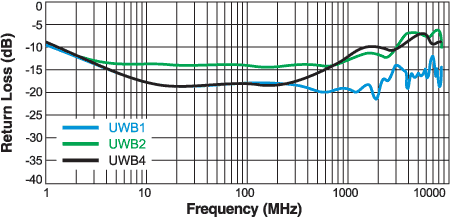

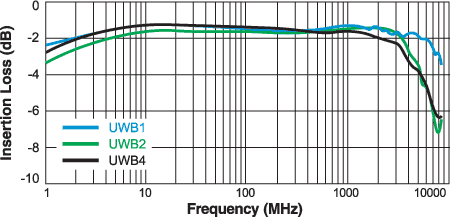

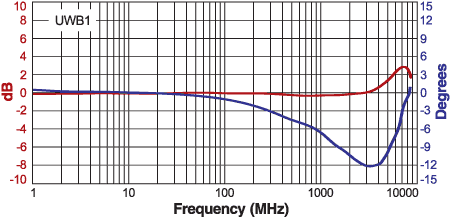

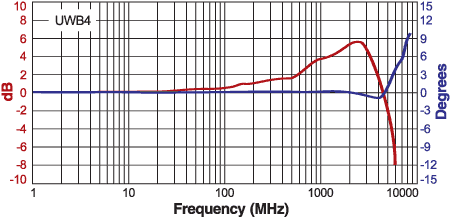

성능 곡선

회로도

물리적 특성

UWB1, UWB2

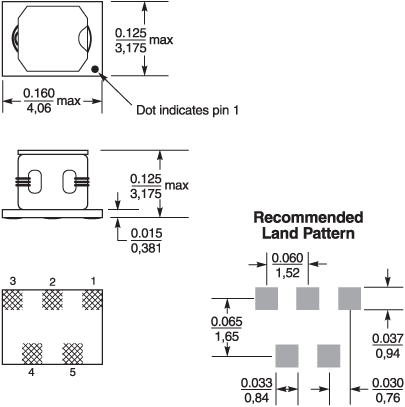

UWB4

테이프 및 릴 사양

Parts per reel		Reel dimensions (mm)					Tape dimensions (mm)						Orientation
7" (178 mm)	13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
750	2500*	178/330	60/100	13	18,4	12,4	12	8	4	2	3,05	0,4

* Special order

일반 사양

코어 소재:

Ferrite

중량:

85 - 105 mg

패키지:

750/7″reel; 2500/13″ reel Plastic tape: 12 mm wide, 4 mm thick, 8 mm pocket spacing, 3.05 mm pocket depth

납땜/세척

수분 민감도(MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

납땜 열 내성:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

납땜 전에 Coilcraft 부품의 납땜을 참조하십시오.

PCB 세척:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info
