ZD2200-BE Flyback Transformer

for Texas Instruments UCC28C56EVM

RoHS 준수 할로겐 프리 AEC-Q flag
  • Optimized for UCC28C56EVM power supply for EV/HEV
    automotive power trains for Texas Instruments
  • High efficiency Flyback transformers operate over the wide
    input voltage range from 60 – 1000 V
  • 4700 Vrms, one minute isolation (hipot) pri and aux to sec
  • 10 mm creepage and clearance, material group IIIa
    • The insulation class may be Functional, Basic, or Reinforced, depending on the application variables such as working voltage, pollution degree, OVC, and Altitude. Please contact us for full details.
  • AEC-Q200 qualified

지금 구매:
개수 단품 가격
1 $20.16
100 $16.51
250 $12.44
500 $7.56
1000 $5.93

대량 또는 비재고 품목의 경우, 견적서를 요청하십시오.

. 재고 보유 중, 당일 발송 가능.
샘플 신청:

통상적인 적용 분야

Texas Instruments UCC28C56EVM와(과) 호환

입력 전압 출력 1 전력 FSW
Sec Aux
60 V 1000 V 16 V , 1.25 A 20 V , 0.35 A 20 W 40 kHz

사양

Electrical specifications at 25°C.

부품 번호
(Hover for schematics)
인덕턴스
@ 0A (µH) 2
(허용 오차: ±10%)
인덕턴스
최소 @   1.5 A (µH)
DCR max (Ω) 누설
인덕턴스
최대 (µH) 3
권수비 절연
전압 (Vrms) 4
Pri Sec Aux Pri : Sec : Aux
ZD2200-BE 550 495 0.44 0.01 0.12 6.0 1 : 0.098 : 0.118 4700
메모
  1. 16 V, 1.25 A is for the Sec winding; 20 V, 35 mA is for the Aux winding.
  2. Inductance is for the primary, measured at 40 kHz, 0.1 Vrms, 0 Adc.
  3. Leakage inductance is for the primary winding with all other windings shorted.
  4. 4700 Vrms, isolation (hipot) measured between Pri/Aux and Sec windings for one minute.

종단 처리:

  • RoHS-compliant. 260°C compatible. Tin-silver-copper over tin over nickel over
    phos bronze.
환경
환경:
RoHS 준수 , 할로겐 프리
주변 온도 범위:
–40°C to +105°C
보관 온도 범위:
Component: –40°C to +155°C
Tray packaging: –40°C to +80°C
최고 부품 온도:
+155°C (ambient + temp rise).
고장 비율(FIT) / 평균 고장률(MTBF):

성능 곡선

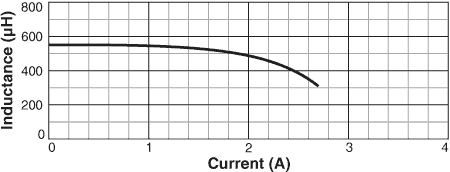

L vs Current

회로도

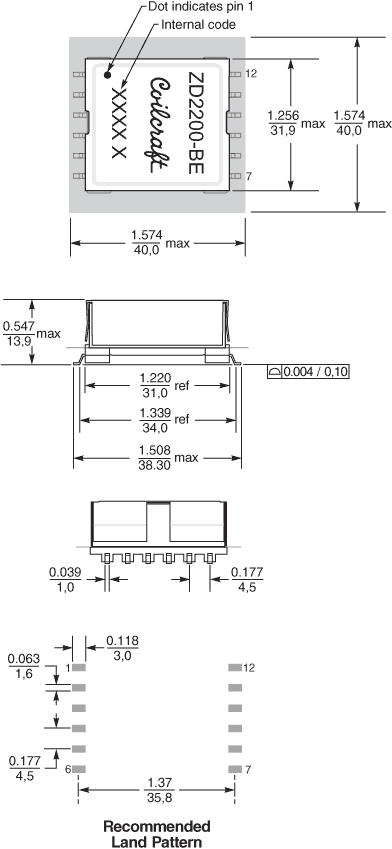

물리적 특성



일반 사양

코어 소재:
Ferrite
중량:
35.5 g
패키지:
16 parts per tray

납땜/세척

수분 민감도(MSL):
1 (unlimited floor life at <30°C / 85% relative humidity)
납땜 열 내성:
Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles
납땜 전에 Coilcraft 부품의 납땜을 참조하십시오.
PCB 세척:
Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
