3D Model Datasheet

S6057-AL Surface Mount

Flyback Regulator Transformer

For flyback regulator applications using the TI LM258X SIMPLE SWITCHER^®
Recommended and approved by Texas Instruments
Custom versions available

지금 구매:

개수	단품 가격
1	$5.78
250	$5.06
500	$4.27
1000	$3.59
2500	$3.13
5000	$2.79

대량 또는 비재고 품목의 경우, 견적서를 요청하십시오.

. 재고 보유 중, 당일 발송 가능.

샘플 신청:

통상적인 적용 분야

Texas Instruments LM258X (T7)와(과) 호환

입력 전압	출력	전력	FSW
4 V — 6 V	5 V , 0.9 A	4.5 W	100 kHz

사양

Electrical specifications at 25°C.

부품 번호 (Hover for schematics)	인덕턴스 @ 0A (µH) (허용 오차: ±15%)	인덕턴스 최소 @ 3 A (µH)	DCR max (Ω) 1		누설 인덕턴스 최대 (µH) 2	권수비	절연 전압 (Vrms) 3
부품 번호 (Hover for schematics)	인덕턴스 @ 0A (µH) (허용 오차: ±15%)	인덕턴스 최소 @ 3 A (µH)	Pri	Sec	누설 인덕턴스 최대 (µH) 2	Pri : Sec	절연 전압 (Vrms) 3
S6057-AL	47	40	0.065	0.065	2.0	1 : 1	500

메모

DCR measured at 25°C. For other operating temperatures, use this DCR at Temperature calculator.
Leakage inductance measured across the primary at 0.10 Vrms, 100 kHz.
500 Vrms isolation between windings.

종단 처리:

RoHS-compliant – 260°C compatible. Tin-silver over tin over copper clad steel.
COTS Plus tin-silver-copper and tin-lead terminations available.

환경

환경:

RoHS 준수

주변 온도 범위:

–40°C to +85°C

보관 온도 범위:

Component: –40°C to +85°C
Tray packaging: –40°C to +80°C

고장 비율(FIT) / 평균 고장률(MTBF):

See FIT/MTBF Calculations

회로도

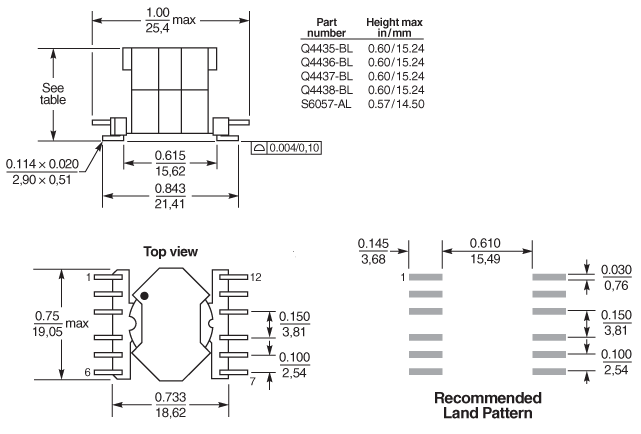

물리적 특성

일반 사양

코어 소재:

Ferrite

중량:

8.2 g

패키지:

42 parts per tray

납땜/세척

수분 민감도(MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

납땜 열 내성:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

납땜 전에 Coilcraft 부품의 납땜을 참조하십시오.

PCB 세척:

Tested with pure water or alcohol only. More info.
