3D Model Datasheet

CX9642 PoE

Flyback Transformer

Developed for Silicon Labs Si3406, Si34061, and Si34062 30 W PD Flyback POE
Designed to meet 30 W PoE IEEE 802.3at-2009 standard
Optimized for 220 kHz with 36 – 57 input voltage, also operates from 100 kHz to 500 kHz

지금 구매:

개수	단품 가격
1	$10.14
175	$8.69
700	$5.22
1400	$4.05
2800	$3.48
5000	$3.20

대량 또는 비재고 품목의 경우, 견적서를 요청하십시오.

Packaging

D = 13" machine-ready reel

. 재고 보유 중, 당일 발송 가능.

샘플 신청:

통상적인 적용 분야

Skyworks Si3406x와(과) 호환

입력 전압	출력 1		전력	FSW
입력 전압	Sec	Aux	전력	FSW
36 V — 57 V	5 V , 6 A	12 V	30 W	220 kHz

사양

Electrical specifications at 25°C.

부품 번호 2 (Hover for schematics)	인덕턴스 @ 0A (µH) 3 (허용 오차: ±15%)	인덕턴스 최소 @ 3 A (µH)	DCR max (Ω) 4			누설 인덕턴스 최대 (µH) 5	권수비 6	절연 전압 (Vrms) 7
부품 번호 2 (Hover for schematics)	인덕턴스 @ 0A (µH) 3 (허용 오차: ±15%)	인덕턴스 최소 @ 3 A (µH)	Pri	Sec	Aux	누설 인덕턴스 최대 (µH) 5	Pri : Sec : Aux	절연 전압 (Vrms) 7
CX9642-AL_	70.0	60.0	0.080	0.0027	0.36	1.0	1 : 0.136 : 0.409	1500

메모

Output is with the secondary windings connected in parallel. Output of the auxiliary winding is 12 V
When ordering, please specify packaging code: e.g. CX9642-ALD
Inductance is for the primary, measured at 250 kHz, 0.7 Vrms, 0 Adc.
DCR is with the windings connected in parallel.
Leakage inductance is for the primary winding with the secondary windings shorted.
Turns ratio is with the primary and the secondary windings connected in parallel.
Isolation: 1500 Vrms one minute primary and auxiliary to secondary; 500 Vrms primary to auxiliary.

종단 처리:

RoHS-compliant. 260°C compatible. Tin-silver-copper over tin over nickel over phos bronze. Other terminations available at additional cost.

패키지:

D = 13″ machine-ready reel. EIA-481 embossed plastic tape (175 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).

환경

환경:

RoHS 준수

주변 온도 범위:

–40°C to +125°C

보관 온도 범위:

Component: –40°C to +125°C.
Tape and reel packaging: –40°C to +80°C

고장 비율(FIT) / 평균 고장률(MTBF):

See FIT/MTBF Calculations

회로도

Connect pin 1 to 2 and pin 3 to 4 on the PC Board.
Connect pin 10, 11 and 12 together and pins 7, 8 and 9 together on the PC Board.

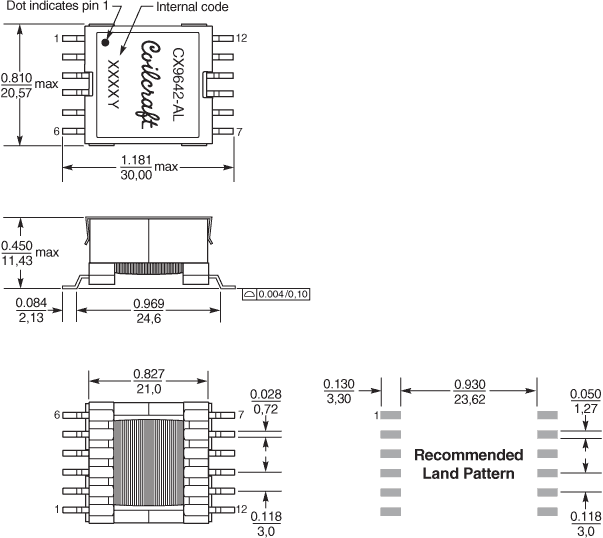

물리적 특성

테이프 및 릴 사양

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
175	330	100	13	50,4	44,4	44	32	4	2	11,9	0,4

일반 사양

코어 소재:

Ferrite

중량:

11.9 g

패키지:

175 per 13″ reel Plastic tape: 44 mm wide, 0.4 mm thick, 32 mm pocket spacing, 11.9 mm pocket depth

납땜/세척

수분 민감도(MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

납땜 열 내성:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

납땜 전에 Coilcraft 부품의 납땜을 참조하십시오.

PCB 세척:

Tested with pure water or alcohol only. More Info.
