3D Model Datasheet

CR8076 Flyback Transformer

for Maxim MAX17497A/B Peak-Current-Mode Converters

Developed for use with the Maxim MAX17497A/B AC-DC and DC-DC Peak-Current-Mode Converters for wide input-voltage nonisolated power supplies to supply multiple output rails for smart meters, industrial control and similar applications.
Meets functional insulation class for use in nonisolated applications.
RoHS-compliant. 260°C compatible. Tin-silver (96.5/3.5) over tin over nickel over phos bronze terminations

지금 구매:

개수	단품 가격
1	$3.57
200	$3.03
600	$2.65
1200	$2.32
2400	$1.99
5000	$1.82

대량 또는 비재고 품목의 경우, 견적서를 요청하십시오.

Packaging

D = 13" machine-ready reel

. 재고 보유 중, 당일 발송 가능.

샘플 신청:

통상적인 적용 분야

Maxim MAX17497A/B와(과) 호환

입력 전압	출력			전력	FSW
입력 전압	Sec1	Sec2	Sec3	전력	FSW
85 V — 265 V	15 V , 0.65 A	7.5 V , 0.7 A	5 V , 0.7 A	30 W	250 kHz

사양

Electrical specifications at 25°C.

부품 번호 1 (Hover for schematics)	인덕턴스 @ 0A (µH) 2 (허용 오차: ±10%)	인덕턴스 최소 @ 0.4 A (µH)	DCR max (Ω)				누설 인덕턴스 최대 (µH)	권수비	절연 전압 (Vrms) 3
부품 번호 1 (Hover for schematics)	인덕턴스 @ 0A (µH) 2 (허용 오차: ±10%)	인덕턴스 최소 @ 0.4 A (µH)	Pri	Sec1	Sec2	Sec3	누설 인덕턴스 최대 (µH)	Pri : Sec1 : Sec2 : Sec3	절연 전압 (Vrms) 3
CR8076-AL_	250.0	237.5	0.306	0.044	0.016	0.030	2.7	1 : 0.125 : 0.042 : 0.083	1000

메모

When ordering, please specify packaging code: e.g. CR8076-ALD
Inductance is for the primary, measured at 250 kHz, 0.1 Vrms.
Isolation is from primary to secondary, tested for one minute.

종단 처리:

RoHS matte tin over nickel over phos bronze.

패키지:

D = 13" machine-ready reel
EIA 481 embossed plastic tape (200 parts per full reel).
B = Less than full reel
In tape, but not machine-ready. To have a leader and trailer added ($25 charge), use code letter D instead.

환경

환경:

RoHS 준수

주변 온도 범위:

–40°C to +85°C

보관 온도 범위:

Component: –40°C to +85°C
Tape and reel packaging: –40°C to +80°C

고장 비율(FIT) / 평균 고장률(MTBF):

See FIT/MTBF Calculations

회로도

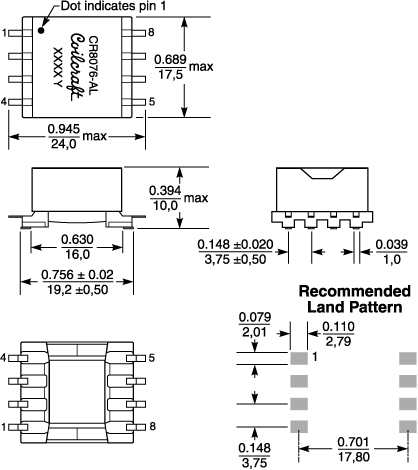

물리적 특성

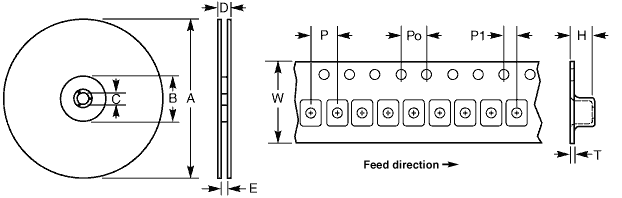

테이프 및 릴 사양

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
200	330	100	13	50,4	44,4	44	28	4	2	9,6	0,4

일반 사양

코어 소재:

Ferrite

중량:

5.1 g

패키지:

200/13″ reel Plastic tape: 44 mm wide, 0.4 mm thick, 28 mm pocket spacing, 9.6 mm pocket depth

세척

수분 민감도(MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

PCB 세척:

Tested with pure water or alcohol only. More info.
