Datasheet 3D 모델

DMT2-134-4.8

부품에 대한 추가 정보 및 사양.

시리즈로 이동

지금 구매:

샘플 신청:

사양

Electrical specifications at 25°C.

DMT2 Series

부품 번호	L min (µH) 1	L typ (µH) 2	전류정격 (A)	DCR max (mΩ) 3	SRF typ (MHz)	H max	L max	W max	X (±0.01/0.25)	Y (±0.01/0.25)	Z (pins 1 & 4)	V (pins 1 & 4)
DMT2-134-4.8L	134	312	4.8	100	2.8	1.6 / 40.6	1.6 / 40.6	0.9 / 22.9	0.9 / 22.9	0.6 / 15.2	0.05 / 1.32	0.06 / 1.6

메모

Minimum inductance at rated current. Tested at 15.75 kHz, 10 Gauss level.
Typical inductance tested at 100 kHz at 0 Adc.
DCR at 25°C. For other operating temperatures, use this DCR at Temperature calculator.

종단 처리:

Tin-silver over copper.

환경

환경:

RoHS 준수

주변 온도 범위:

−40°C to +85°C

보관 온도 범위:

Component: −40°C to +85°C
Packaging trays: −40°C to +80°C

고장 비율(FIT) / 평균 고장률(MTBF):

See FIT/MTBF Calculations

성능 곡선

Inductance vs Frequency

DMT1 Series

Inductance vs Frequency

DMT2 Series

Inductance vs Frequency

DMT3 Series

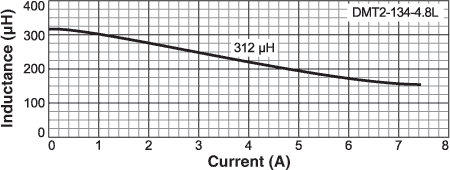

Inductance vs Current

물리적 특성

일반 사양

중량:

DMT1 series: 13.0 – 16.4 g; DMT2 series: 48.7 – 56.3 g; DMT3 series: 90.2 – 100.5 g

세척

PCB 세척:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
