B0434-AL

Name: B0434-ALD
Brand: Coilcraft
SKU: B0434-ALD
Price: 3.30 USD
Availability: InStock

B0434-ALD

部品の詳細情報と仕様について

シリーズへ移動

今すぐ購入:

個数	単価
1	$3.40
1000	$3.30
5000	$3.02

大量のご注文または在庫のない商品については、お見積もりをご依頼ください。

Packaging

D = 13" machine-ready reel

. 在庫あり、即日出荷可能.

サンプルを依頼:

仕様

Electrical specifications at 25°C.

Planar Output Inductor

部品番号 1	インダクタンス (µH) 2	定格電流 (Adc)	DCR max (Ω) 3		絶縁電圧 (V) 4	Isat (A) 5	Irms (A) 6
部品番号 1	インダクタンス (µH) 2	定格電流 (Adc)	Main	Aux	絶縁電圧 (V) 4	Isat (A) 5	Irms (A) 6
B0434-AL_	2.0	30.0	0.0019	1.5	1100	38.0	36.0

メモ

When ordering, please specify packaging code: e.g. B0434-ALD
Inductance measured on an Agilent/HP 4284 between pins 3 and 4 at 250 kHz, 0.1 Vrms.
DCR at 25°C. For other operating temperatures, use this DCR at Temperature calculator.
Isolation measured from pins 1 to 3.
Isat: DC current at which inductance drops 10% (typ) from its value without current. Details
Irms: Current that causes a 40°C rise from 25°C ambient. Details

終端処理:

RoHS-compliant. 260°C compatible. Tin silver over nickel over brass terminations.

パッケージ:

D = 13″ machine ready reel. EIA-481 embossed plastic tape (200 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to D.

環境

環境:

RoHS準拠

周囲温度範囲:

−40°C to +85°C

保管温度範囲:

Component: −40°C to +85°C
Tape and reel packaging: −40°C to +80°C

時間内の障害（FIT）/平均障害間隔（MTBF）:

See FIT/MTBF Calculations

性能曲線

Inductance vs Current (B0434-A Output Inductor)

Inductance vs Frequency (B0434-A Output Inductor)

回路図

B0392-AL B0434-AL
Planar Transformer Planar Output Inductor

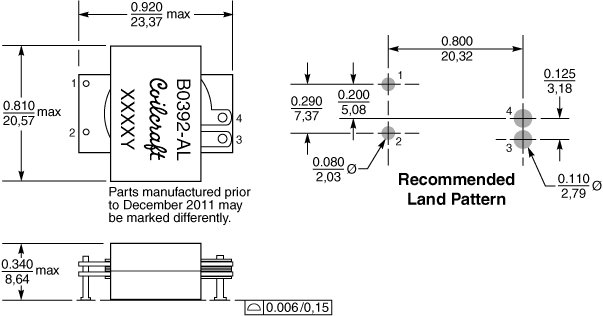

物理的特徴

テープ＆リール仕様

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
200	330	100	13	50,4	44,4	44	32	4	2	9,4	0,37

一般仕様

コア材料:

Ferrite

重量:

11.1 g

パッケージ:

200 per 13″ reel Plastic tape: 44 mm wide, 0.37 mm thick, 32 mm pocket spacing, 9.4 mm pocket depth

はんだ付け/洗浄

湿度感度レベル（MSL）:

1 (unlimited floor life at <30°C / 85% relative humidity)

はんだに対する耐熱性:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

はんだ付けする前に、 Coilcraftコンポーネントのはんだ付けを参照してください。

PCB洗浄:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
