Wideband RF Transformers

These products are not available in RoHS-compliant versions. Product contains lead. Contact Coilcraft for current status.

Wide frequency range: 0.26 MHz to 1 GHz
250 mA max current rating
Applications include impedance matching, voltage or current transformation, DC isolation, balanced/unbalanced mixing, matching, power splitting, coupling and signal inversion

Jetzt kaufen:

Teilenummer

Finde mein Bauteil

Anzahl	Einzelpreis
1	$2,11
500	$1,89
1000	$1,65
5000	$1,43

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Teilenummer

Finde mein Bauteil

Technische Daten

Electrical specifications at 25°C. Measurements are referenced to 50 Ohms.

Teilenummer 1 (Hover for schematics)	L min pro Wicklung (µH) 2		DCR max (mΩ) 3		Imp. ratio pri:sec	Nennstrom (mA)	Einspeisungs- dämpfung (db)	Bandbreite (MHz)
Teilenummer 1 (Hover for schematics)	Pri	Sec	Pri	Sec	Imp. ratio pri:sec	Nennstrom (mA)	Einspeisungs- dämpfung (db)	Bandbreite (MHz)
A9899-A	18,0	18,0	230,0	310,0	1 : 1	250	0,6	0,26 — 930
A9900-A	7,0	7,0	200,0	200,0	1 : 1	250	1,2	0,525 — 1000
Z9169-A	1,8	1,8	35,0	40,0	1 : 1	250	1,2	3 — 1000

Hinweise

When ordering, please specify a packaging code: e.g. A9899-AC
Inductance measured at 100 kHz, 0.1 Vrms, 0 Adc on an Agilent/HP 4192 or equivalent.
DCR measured on a micro-ohmmeter at 25°C. For other operating temperatures, use this DCR at Temperature calculator.

Anschlüsse:

Tin-lead over silver-platinum-glass frit

Verpackung:

1000/13″ reel; Plastic tape: 16 mm wide, 0.34 mm thick, 12 mm pocket spacing, 4,83 mm pocket depth.

Umwelt/Umgebung

Umgebungstemperaturbereich:

–40°C to +85°C

Lagertemperaturbereich:

Component: –40°C to +85°C
Tape and reel packaging: –40°C to +80°C

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Kennlinien

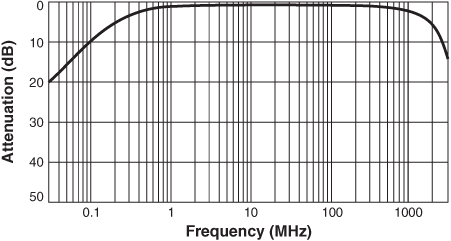

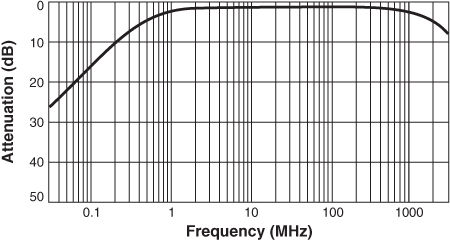

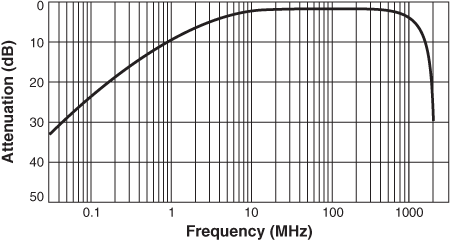

Frequency Response

Measured on a network analyzer (re: 50 Ohms)

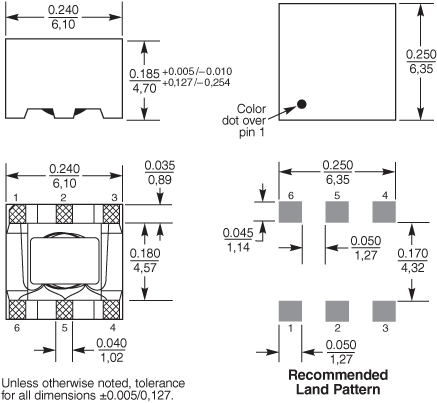

Pläne/Diagramme

Physikalische Eigenschaften

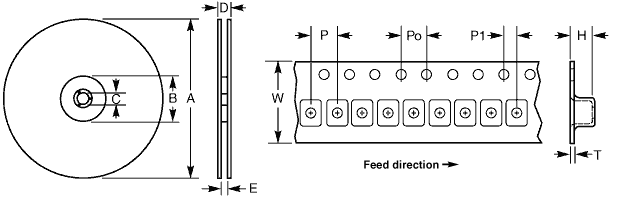

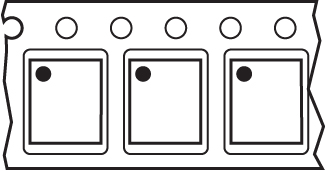

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
1000	/330	100	13	22,4	16,4	16	12	4	2	4,83	0,34

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

168 mg

Verpackung:

1000/13″ reel; Plastic tape: 16 mm wide, 0.34 mm thick, 12 mm pocket spacing, 4,83 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info

Surface Mount

Wideband RF Transformers
