TTWB Series

Wideband RF Transformers

NOTE: We now offer an even more economical version of this series: PWB. It is electrically identical, requires slightly more board space and is lower in height. Existing customers will continue to be supported indefinitely.

Available in 1, 1.5, 2, 4 and 16 to 1 versions
Tapped or untapped configurations
Footprint comparable to Mini-Circuits TT Series
Low profile, flat top ceramic case for reliable pick and place mounting
400 V isolation; 1/4 Watt input RF power rating
Typical applications are as impedance or isolation transformer
Can also be used for balanced to unbalanced (balun) conversion
RoHS compliant. 260°C compatible. Tin-silver-copper over silver-platinum-glass frit terminations
COTS Plus tin-silver-copper and tin-lead terminations available

Jetzt kaufen:

Teilenummer

Finde mein Bauteil

Anzahl	Einzelpreis
1	$3,56
100	$3,24
250	$2,68
500	$2,24
1000	$1,87
2500	$1,69
5000	$1,53

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Termination

L = Tin-silver-copper over silver-platinum-glass frit

Packaging

D = 13" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Teilenummer

Finde mein Bauteil

Technische Daten

Electrical specifications at 25°C.

Type A

Teilenummer 1 (Hover for schematics)	L min pro Wicklung (µH) 2	DCR max (mΩ)		Imp. ratio pri:sec 3	Nennstrom (mA)	Einspeisungs- dämpfung (db)	Bandbreite (MHz)	Isolations- spannung (Vrms)	Farbpunkt
Teilenummer 1 (Hover for schematics)	Pri	Pri	Sec	Imp. ratio pri:sec 3	Nennstrom (mA)	Einspeisungs- dämpfung (db)	Bandbreite (MHz)	Isolations- spannung (Vrms)	Farbpunkt
TTWB-1.5-AL_	110	80,0	110	1 : 1,5	250	0,35	0,03 — 300	400	Black Brown Green
TTWB1010L_	780	320	320	1 : 1	250	0,2	0,0035 — 125	400	Black Black Black
TTWB1010-1L_	95	200	200	1 : 1	250	0,2	0,03 — 250	400	Black Black Violet
TTWB1015L_	51	130	145	1 : 1,5	250	0,4	0,07 — 225	400	Black Black Brown
TTWB1040L_	25	115	160	1 : 4	250	0,4	0,15 — 400	400	Black Black Yellow
TTWB-16-AL_	75	260	910	1 : 16	250	0,35	0,05 — 80	400	Black Orange Green
TTWB-1-AL_	40	70,0	70,0	1 : 1	250	0,6	0,08 — 450	400	Black Black Green
TTWB-2-AL_	75	88,0	120	1 : 2	250	0,25	0,05 — 200	400	Black Red Green
TTWB-4-AL_	25	75,0	135	1 : 4	250	0,5	0,15 — 500	400	Black Yellow Green

Type B

Teilenummer 1 (Hover for schematics)	L min pro Wicklung (µH) 2	DCR max (mΩ)		Imp. ratio pri:sec 3	Nennstrom (mA)	Einspeisungs- dämpfung (db)	Bandbreite (MHz)	Isolations- spannung (Vrms)	Farbpunkt
Teilenummer 1 (Hover for schematics)	Pri	Pri	Sec	Imp. ratio pri:sec 3	Nennstrom (mA)	Einspeisungs- dämpfung (db)	Bandbreite (MHz)	Isolations- spannung (Vrms)	Farbpunkt
TTWB-1.5-BL_	140	100	120	1 : 1,5	250	0,4	0,5 — 250	400	Brown Brown Green
TTWB-16-BL_	75	260	910	1 : 16	250	0,3	0,075 — 90	400	Brown Orange Green
TTWB-1-BL_	22	70,0	70,0	1 : 1	250	0,4	0,13 — 425	400	Brown Black Green
TTWB2010L_	780	320	320	1 : 1	250	0,2	0,0035 — 125	400	Brown Black Black
TTWB2010-1L_	95	200	200	1 : 1	250	0,2	0,03 — 250	400	Brown Black Violet
TTWB2040L_	25	115	160	1 : 4	250	0,4	0,15 — 400	400	Brown Black Yellow
TTWB-2-BL_	75	88,0	130	1 : 2	250	0,35	0,2 — 400	400	Brown Red Green
TTWB-4-BL_	25	75,0	135	1 : 4	250	0,5	0,14 — 700	400	Brown Yellow Green

Type C

Teilenummer 1 (Hover for schematics)	L min pro Wicklung (µH) 2	DCR max (mΩ)		Imp. ratio pri:sec 3	Nennstrom (mA)	Einspeisungs- dämpfung (db)	Bandbreite (MHz)	Isolations- spannung (Vrms)	Farbpunkt
Teilenummer 1 (Hover for schematics)	Pri	Pri	Sec	Imp. ratio pri:sec 3	Nennstrom (mA)	Einspeisungs- dämpfung (db)	Bandbreite (MHz)	Isolations- spannung (Vrms)	Farbpunkt
TTWB-1.5-CL_	140	110	120	1 : 1,5	250	0,3	0,15 — 200	400	Red Brown Green
TTWB-1-CL_	22	70,0	70,0	1 : 1	250	0,6	0,1 — 300	400	Red Black Green
TTWB-2-CL_	75	105	130	1 : 2	250	0,3	0,13 — 285	400	Red Red Green
TTWB3010L_	780	320	320	1 : 1	250	0,2	0,0035 — 125	400	Red Black Black
TTWB3010-1L_	95	200	200	1 : 1	250	0,2	0,03 — 250	400	Red Black Violet
TTWB3015L_	51	130	145	1 : 1,5	250	0,4	0,07 — 225	400	Red Black Brown
TTWB3040L_	25	115	160	1 : 4	250	0,4	0,15 — 400	400	Red Black Yellow
TTWB-4-CL_	25	75,0	135	1 : 4	250	0,5	0,14 — 500	400	Red Yellow Green

Hinweise

When ordering, please specify termination and packaging codes: e.g. TTWB-1.5-CLD
Inductance tested at 130 kHz, 0.1 Vrms, 0 Adc.
Impedance ratio is for the full primary winding to the full secondary winding.

Anschlüsse:

L = RoHS compliant tin-silver-copper over silver-platinum-glass frit.
S = non-RoHS tin-lead (63/37). (Special order, added cost)

Verpackung:

1000 per 13" reel; Plastic tape: 16 mm wide, 0.34 mm thick, 12 mm pocket spacing, 4.83 mm pocket depth.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +85°C

Lagertemperaturbereich:

Component: –40°C to +85°C
Packaging: –40°C to +80°C

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Kennlinien

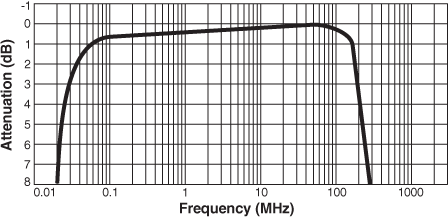

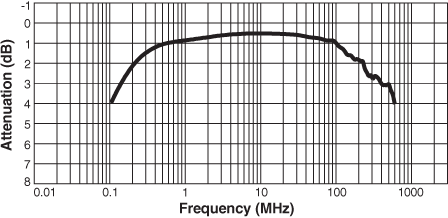

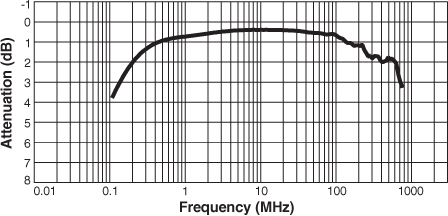

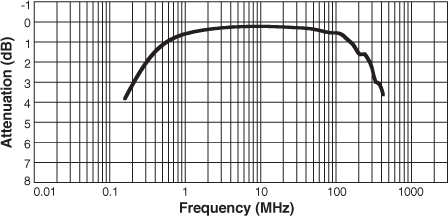

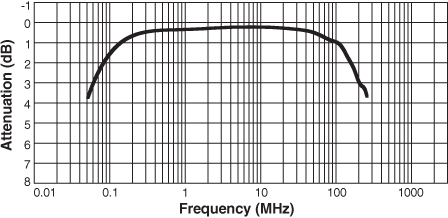

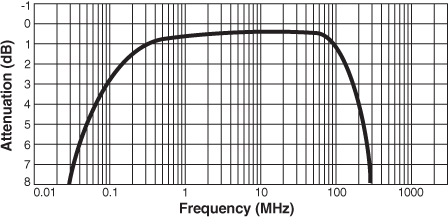

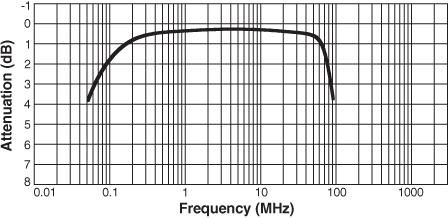

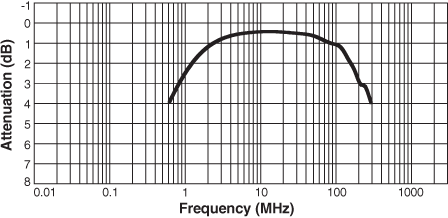

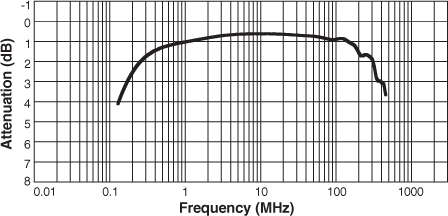

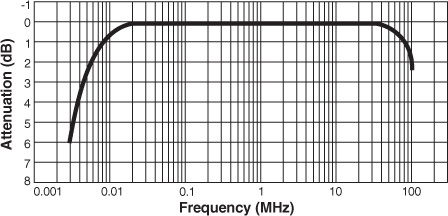

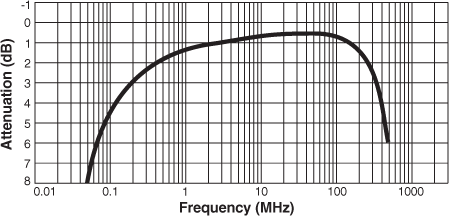

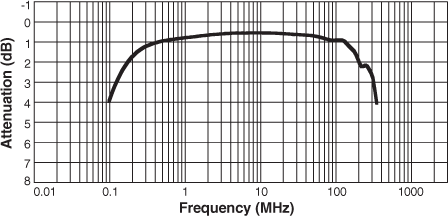

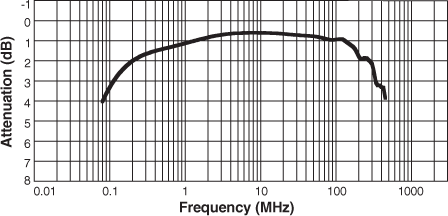

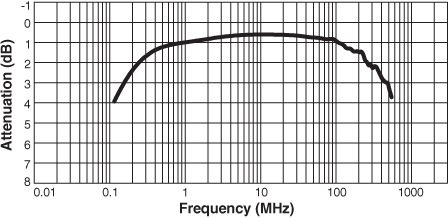

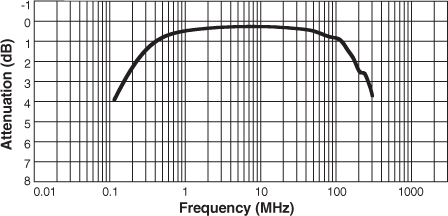

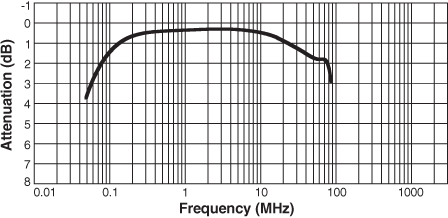

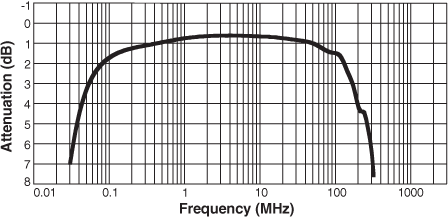

Frequency Response

Pläne/Diagramme

Type A

Type B

Type C

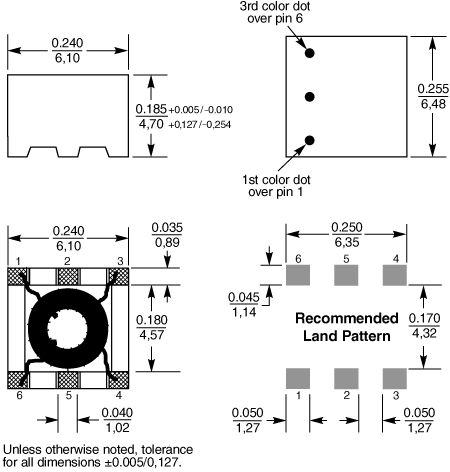

Physikalische Eigenschaften

Bauteilkennzeichnung

Part number	Dot over pin 1		Dot over pin 6
TTWB-1-A	Black	Black	Green
TTWB-1.5-A	Black	Brown	Green
TTWB-2-A	Black	Red	Green
TTWB-4-A	Black	Yellow	Green
TTWB-16-A	Black	Orange	Green
TTWB1010	Black	Black	Black
TTWB1010-1	Black	Black	Violet
TTWB1015	Black	Black	Brown
TTWB1040	Black	Black	Yellow
Part number	Dot over pin 1		Dot over pin 6
TTWB-1-B	Brown	Black	Green
TTWB-1.5-B	Brown	Brown	Green
TTWB-2-B	Brown	Red	Green
TTWB-4-B	Brown	Yellow	Green
TTWB-16-B	Brown	Orange	Green
TTWB2010	Brown	Black	Black
TTWB2010-1	Brown	Black	Violet
TTWB2040	Brown	Black	Yellow
Part number	Dot over pin 1		Dot over pin 6
TTWB-1-C	Red	Black	Green
TTWB-1.5-C	Red	Brown	Green
TTWB-2-C	Red	Red	Green
TTWB-4-C	Red	Yellow	Green
TTWB3010	Red	Black	Black
TTWB3010-1	Red	Black	Violet
TTWB3015	Red	Black	Brown
TTWB3040	Red	Black	Yellow

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
1000	330	100	13	22,4	16,4	16	12	4	2	4,83	0,34

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

0.37 – 0.43 g

Verpackung:

1000 per 13" reel; Plastic tape: 16 mm wide, 0.34 mm thick, 12 mm pocket spacing, 4.83 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info
