HA380x Flyback Transformer

for TI TPS23753 PoE Interface

Developed for Texas Instruments TPS23753 for use at 125 kHz.
Windings optimized for hiccup overload protection

Jetzt kaufen:

Teilenummer

Finde mein Bauteil

Anzahl	Einzelpreis
1	$9,66
200	$7,89
600	$3,55
1200	$2,76
2400	$2,37
4800	$2,17

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Packaging

D = 13" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Teilenummer

Finde mein Bauteil

Typische Anwendung

Funktioniert mit Texas Instruments TPS23753

Teilenummer	Eingangsspannung	Ausgang 1			Leistung	fSchalt
Teilenummer	Eingangsspannung	Sec	Drive	Bias	Leistung	fSchalt
HA3801-BL_	36 V — 57 V	3,3 V , 3 A	5,6 V , 0,01 A	10 V , 0,02 A	10 W	125 kHz
HA3802-BL_	36 V — 57 V	5 V , 2 A	7,5 V , 0,01 A	10 V , 0,02 A	10 W	125 kHz
HA3803-BL_	36 V — 57 V	12 V , 0,83 A	6 V , 0,01 A	10 V , 0,02 A	10 W	125 kHz

Technische Daten

Electrical specifications at 25°C.

Teilenummer 2 (Hover for schematics)	Induktivität bei 0A (µH) 3 (Toleranz: ±10%)	Induktivität min bei 1,2 A (µH)	DCR max (Ω) 4				Streu- induktivitätmax (µH) 5		Windungsverhältnis 6	Isolations- spannung (Vrms) 7
Teilenummer 2 (Hover for schematics)	Induktivität bei 0A (µH) 3 (Toleranz: ±10%)	Induktivität min bei 1,2 A (µH)	Pri	Sec	Drive	Bias	Pri	Drive	Pri : Sec : Drive : Bias	Isolations- spannung (Vrms) 7
HA3801-BL_	166,5	150,0	0,735	0,027	0,510	1,050	2,5	0,41	1 : 0.154 : 0.27 : 0.5	1500
HA3802-BL_	150,0	135,0	0,520	0,028	0,560	0,880	1,9	0,40	1 : 0.25 : 0.31 : 0.44	1500
HA3803-BL_	166,5	150,0	0,760	0,103	0,475	1,100	1,8	0,25	1 : 0.5 : 0.25 : 0.5	1500

Hinweise

Output of the secondary is with the windings connected in parallel. 10 W output from 36 – 57 V PoE input or 24 V adapter; 6 W output from 12 V adapter. Bias winding output is 12 V, 20 mA.
When ordering, please specify packaging code: HA3803-BLD.
Inductance is for the primary, measured at 100 kHz, 0.1 Vrms.
DCR for secondary is with windings connected in parallel.
Leakage inductance for the primary is with the secondary and drive windings shorted; leakage inductance for the drive winding is with the secondary windings shorted.
Turns ratio is with both secondary windings connected in parallel.
1500 Vrms, one minute isolation, primary and bias to secondary

Anschlüsse:

RoHS-compliant. Tin-silver (96.5/3.5) over tin over nickel over phos bronze terminations. Other terminations available at additional cost.

Verpackung:

D = 13″ machine ready reel. EIA-481 embossed plastic tape (200 per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to D.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +125°C

Lagertemperaturbereich:

Component: –40°C to +125°C.
Tape and reel packaging: –40°C to +80°C

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

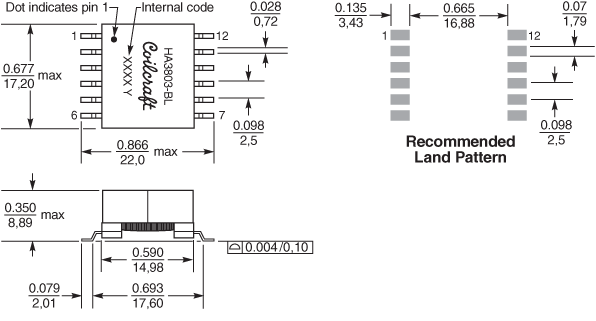

Pläne/Diagramme

Secondary windings to be connected
in parallel on the PC board

Physikalische Eigenschaften

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
200	330	100	13	50,4	44,4	44	28	4	2	9,6	0,4

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

5.0 – 5.3 g

Verpackung:

200 per 13″ reel Plastic tape: 44 mm wide, 0.4 mm thick, 28 mm pocket spacing, 9.6 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. See Doc787_PCB_Washing.pdf.
