Datasheet 3D-Modelle

Flyback Transformer

for Akros AS1113 PoE Controller

Referenced on Akros Silicon Application Note AN006
Designed for 13 Watt PoE applications
For 30 Watt applications see GA3568-DL / HA3809-AL.

Jetzt kaufen:

Teilenummer

Finde mein Bauteil

Anzahl	Einzelpreis
1	$7,22
200	$5,79
400	$3,48
1200	$2,72

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Packaging

D = 13" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Teilenummer

Finde mein Bauteil

Typische Anwendung

Funktioniert mit Akros Silicon AS1113

Teilenummer	Eingangsspannung	Ausgang 1		Leistung	fSchalt
Teilenummer	Eingangsspannung	Sec	Bias	Leistung	fSchalt
HA3585-BL_	10 V — 57 V	3,3 V , 3,9 A	5 V , 0,02 A	13 W	300 kHz
HA3586-BL_	10 V — 57 V	5 V , 2,6 A	5 V , 0,02 A	13 W	300 kHz

Technische Daten

Electrical specifications at 25°C.

Teilenummer 2 (Hover for schematics)	Induktivität bei 0A (µH) 3 (Toleranz: ±10%)	Induktivität min bei 2,6 A (µH)	DCR max (Ω) 4				Streu- induktivitätmax (µH) 5	Windungsverhältnis 6	Isolations- spannung (Vrms) 7
Teilenummer 2 (Hover for schematics)	Induktivität bei 0A (µH) 3 (Toleranz: ±10%)	Induktivität min bei 2,6 A (µH)	Pri	Sec	Sync	Bias	Streu- induktivitätmax (µH) 5	Pri : Sec : Sync : Bias	Isolations- spannung (Vrms) 7
HA3585-BL_	40	36	0,140	0,014	0,255	0,220	0,740	1 : 0.29 : 0.43 : 0.43	1500
HA3586-BL_	40	36	0,140	0,024	0,265	0,230	0,625	1 : 0.36 : 0.43 : 0.43	1500

Hinweise

Output of the secondary is with the windings connected in parallel. Bias winding output is 5 V, 20 mA.
When ordering, please specify termination and packaging codes: HA3586-BLD.
Inductance is for the primary, measured at 300 kHz, 0.5 Vrms.
DCR for the secondary is with the windings connected in parallel.
Leakage inductance is for the primary windings with the secondary windings shorted.
Turns ratios are with the secondary windings connected in parallel.
1500 Vrms, one minute isolation from primary and bias to secondary.

Anschlüsse:

L = RoHS tin-silver (96.5/3.5) over tin over nickel over phos bronze.
T = RoHS tin-silver-copper (95.5/4/0.5). (Special order)
S = non-RoHS tin-lead (63/37). (Special order)

Verpackung:

D = 13″ machine-ready reel. EIA-481 embossed plastic tape (200 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to D.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +125°C

Lagertemperaturbereich:

Component: –40°C to +125°C.
Tape and reel packaging: –40°C to +80°C

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Pläne/Diagramme

Secondary windings to be connected
in parallel on the PC board.

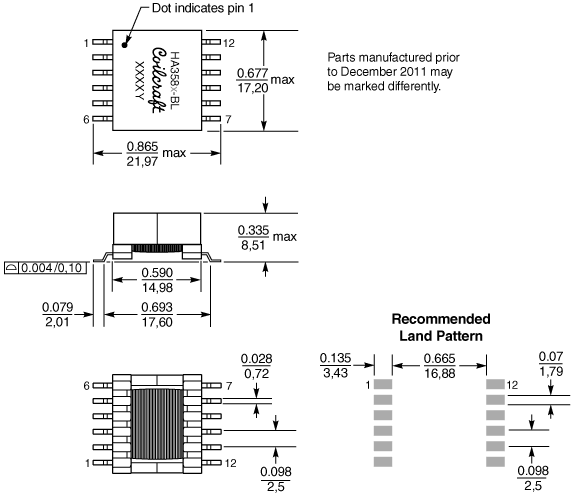

Physikalische Eigenschaften

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
200	330	100	13	50,4	44,4	44	28	4	2	9,6	0,4

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

5.3 – 5.7 g

Verpackung:

200 per 13″ reel Plastic tape: 44 mm wide, 0.4 mm thick, 28 mm pocket spacing, 9.6 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested with pure water or alcohol only. For other solvents, see Doc787_PCB_Washing.pdf.
