Datasheet 3D-Modelle

3 Watt PoE Transformers

for TI LM5070

Developed for Texas Instruments LM5070 PoE Interface
IEEE 802.3af compliant for 3 W PoE applications
Industry standard EP7 surface mount package
Three different output current and voltages
Designed to operate in continuous mode at 250 kHz with input voltage of 36 – 72 Vdc

Jetzt kaufen:

Teilenummer

Finde mein Bauteil

Anzahl	Einzelpreis
1	$2,08
350	$1,78
700	$1,55
1400	$1,21
2800	$1,04
5000	$0,96

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Packaging

D = 13" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Teilenummer

Finde mein Bauteil

Typische Anwendung

Funktioniert mit Texas Instruments LM5070

Teilenummer	Eingangsspannung	Ausgang 1		Leistung	fSchalt
Teilenummer	Eingangsspannung	Sec	Bias	Leistung	fSchalt
C1590-AL_	36 V — 72 V	3,3 V , 0,91 A	12 V , 0,02 A	3 W	250 kHz
C1591-AL_	36 V — 72 V	5 V , 0,6 A	12 V , 0,02 A	3 W	250 kHz
C1592-AL_	36 V — 72 V	12 V , 0,25 A	12 V , 0,02 A	3 W	250 kHz

Technische Daten

Electrical specifications at 25°C.

Teilenummer 2 (Hover for schematics)	Induktivität bei 0A (µH) 3 (Toleranz: ±10%)	Induktivität min bei 0,3 A (µH)	DCR max (Ω) 4			Streu- induktivitätmax (µH) 5	Windungsverhältnis 6	Isolations- spannung (Vrms) 7
Teilenummer 2 (Hover for schematics)	Induktivität bei 0A (µH) 3 (Toleranz: ±10%)	Induktivität min bei 0,3 A (µH)	Pri	Sec	Bias	Streu- induktivitätmax (µH) 5	Pri : Sec : Bias	Isolations- spannung (Vrms) 7
C1590-AL_	310	279	1,020	0,066	2,010	4,8	1 : 0.19 : 0.7	1500
C1591-AL_	310	279	1,020	0,118	2,010	4,5	1 : 0.28 : 0.7	1500
C1592-AL_	310	279	1,040	0,700	2,010	4,3	1 : 0.7 : 0.7	1500

Hinweise

Output of the secondary is with the windings connected in parallel. Bias winding output is 12 V, 20 mA.
When ordering, please specify packaging code: e.g. C1592-ALD
Inductance is for the primary, measured at 10 kHz, 0.1 Vrms, 0 Adc.
DCR for the secondary is per winding.
Leakage inductance measured between pins 3 and 4 with all other pins shorted.
Turns ratio is with the secondary windings connected in parallel.
1500 Vrms isolation from primary and bias to secondary.

Anschlüsse:

RoHS-compliant. 260°C compatible. Tin-silver over tin over nickel over phos bronze terminations. Other terminations available at additional cost.

Verpackung:

D = 13″ machine-ready reel. EIA-481 embossed plastic tape (350 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to D.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +85°C

Lagertemperaturbereich:

Component: –40°C to +85°C
Tape and reel packaging: –40°C to +80°C

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Pläne/Diagramme

Secondary windings to be connected in parallel on PC board

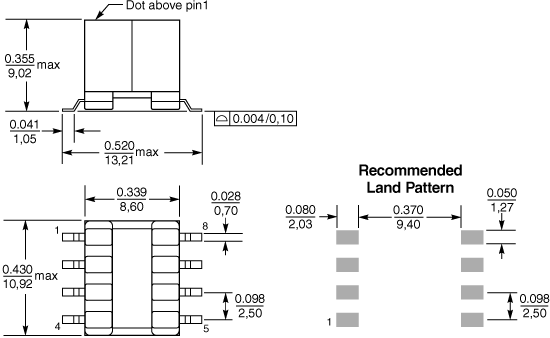

Physikalische Eigenschaften

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
350	330	100	13	38,4	32,4	32	20	4	2	9,2	0,42

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

2.05 g

Verpackung:

350 per 13″ reel Plastic tape: 32 mm wide, 0.42 mm thick, 20 mm pocket spacing, 9.16 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested with pure water or alcohol only. More info.
