3D Model Datasheet

FCT1-xxK2SL Forward Converter Transformers

for 4 Watt Applications

Developed for Texas Instruments LM5015 Two-Switch Forward Regulator
Designed for forward topology operating at 250 kHz; Input voltage range: 9 – 18 V
Five versions for 3.3, 5, 9, 12 and 15 Volt output

Jetzt kaufen:

Teilenummer

Finde mein Bauteil

Anzahl	Einzelpreis
1	$4,33
350	$3,71
700	$2,23
1400	$1,73
2800	$1,50
5000	$1,37

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Packaging

D = 13" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Teilenummer

Finde mein Bauteil

Typische Anwendung

Funktioniert mit Texas Instruments LM5015

Teilenummer	Eingangsspannung	Ausgang 1		Leistung	fSchalt
Teilenummer	Eingangsspannung	Sec	Aux	Leistung	fSchalt
FCT1-33K2SL_	9 V — 18 V	3,3 V , 1,2 A	10 V , 0,02 A	4 W	250 kHz
FCT1-50K2SL_	9 V — 18 V	5 V , 0,8 A	10 V , 0,02 A	4 W	250 kHz
FCT1-90K2SL_	9 V — 18 V	9 V , 0,44 A	10 V , 0,02 A	4 W	250 kHz
FCT1-120K2SL_	9 V — 18 V	12 V , 0,33 A	10 V , 0,02 A	4 W	250 kHz
FCT1-150K2SL_	9 V — 18 V	15 V , 0,27 A	10 V , 0,02 A	4 W	250 kHz

Technische Daten

Electrical specifications at 25°C.

Teilenummer 2 (Hover for schematics)	Induktivität typ (µH) 3	DCR max (mΩ) 4			Streu- induktivitätmax (µH) 5	Windungsverhältnis 6	Isolations- spannung (Vrms) 7
Teilenummer 2 (Hover for schematics)	Induktivität typ (µH) 3	Pri	Sec	Aux	Streu- induktivitätmax (µH) 5	Pri : Sec : Aux	Isolations- spannung (Vrms) 7
FCT1-33K2SL_	120	48	53	720	0,195	1 : 1 : 2.8	1500
FCT1-50K2SL_	120	48	88	735	0,205	1 : 1.4 : 2.8	1500
FCT1-90K2SL_	120	48	218	745	0,165	1 : 2.3 : 2.8	1500
FCT1-120K2SL_	120	48	420	705	0,170	1 : 3 : 2.8	1500
FCT1-150K2SL_	120	48	532	732	0,215	1 : 3.7 : 2.8	1500

Hinweise

Output is with the secondary windings connected in parallel. Auxiliary winding output is 10 V, 20 mA.
When ordering, please specify packaging code: e.g. FCT1-150K2SLD
Inductance is measured at 250 kHz, 0.2 Vrms, 0 Adc.
DCR for the secondary is measured with the windings connected in parallel.
Leakage inductance is for the primary and is measured with the secondary shorted.
Turns ratio is with the secondary windings connected in parallel.
1500 Vrms primary to secondary isolation.

Anschlüsse:

RoHS-compliant. 260°C compatible. Tin-silver over tin over nickel over phos bronze terminations. Other terminations available at additional cost.

Verpackung:

D = 13″ machine ready reel. EIA-481 embossed plastic tape (350 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
B = Less than full reel. To simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to D.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +85°C

Lagertemperaturbereich:

Component: –40°C to +85°C
Tape and reel packaging: –40°C to +80°C

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Pläne/Diagramme

Secondary winding 7 – 6 not used on
FCT1-120K2SL and FCT1-150K2SL.
For other parts, secondary windings
to be connected in parallel on PC board.

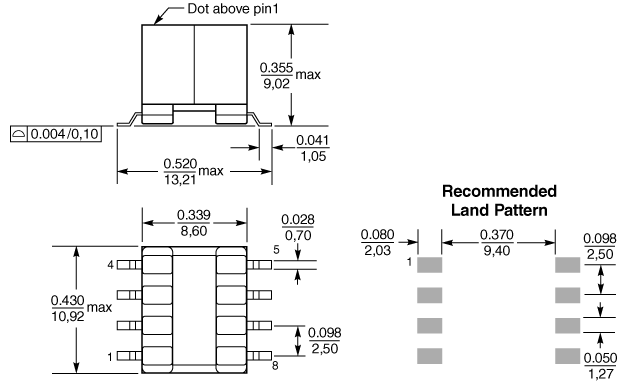

Physikalische Eigenschaften

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
350	330	100	13	38,4	32,4	32	20	4	2	9,16	0,42

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

2.0 – 2.1g

Verpackung:

350 per 13″ reel Plastic tape: 32 mm wide, 0.42 mm thick, 20 mm pocket spacing, 9.16 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested with pure water or alcohol only. More info.
