3D Model Datasheet

B0226-EL Flyback Transformer

Optimized for use with On Semiconductor NCP1030 power converter
Interleaved primary and secondary windings for low leakage inductance
Ideal for 48 V telecom power supply and Power Over Ethernet (PoE) applications

Jetzt kaufen:

Anzahl	Einzelpreis
1	$4,77
300	$3,44
600	$3,08
1200	$2,40

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Packaging

D = 13" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Typische Anwendung

Funktioniert mit ON Semiconductor NCP1030

Eingangsspannung	Ausgang		Leistung	fSchalt
Eingangsspannung	Sec1	Sec2	Leistung	fSchalt
35 V — 76 V	12 V , 0,17 A	12 V , 0 A	2 W	275 kHz

Technische Daten

Electrical specifications at 25°C.

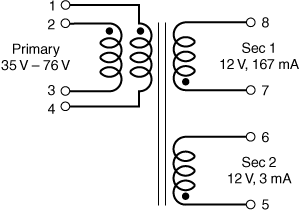

Teilenummer 1 (Hover for schematics)	Induktivität bei 0A (µH) 2 (Toleranz: ±10%)	Induktivität min bei 0,4 A (µH)	DCR max (Ω)			Streu- induktivitätmax (µH) 3	Windungsverhältnis	Isolations- spannung (Vrms) 4
Teilenummer 1 (Hover for schematics)	Induktivität bei 0A (µH) 2 (Toleranz: ±10%)	Induktivität min bei 0,4 A (µH)	Pri	Sec1	Sec2	Streu- induktivitätmax (µH) 3	Pri : Sec1 : Sec2	Isolations- spannung (Vrms) 4
B0226-EL_	120	102	0,364	0,248	0,248	0,95	1 : 0.36 : 0.36	1500

Hinweise

When ordering, please specify packaging code: e.g. B0226-ELD
Inductance is for the primary, measured at 275 kHz, 0.5 Vrms.
Leakage inductance is for the primary winding with the secondary windings shorted.
Isolation (hipot) 1500 Vrms, one minute between the primary and secondary windings.

Anschlüsse:

RoHS-compliant. 260°C compatible. Tin-silver (96.5/3.5) over tin over nickel over phos bronze terminations.

Verpackung:

D = 13″ machine ready reel. EIA-481 embossed plastic tape (600 per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to D.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +85°C

Lagertemperaturbereich:

–40°C to +85°C
Tape and reel packaging: –40°C to +80°C

Maximale Bauteiltemperatur:

+125°C (ambient + temp rise)

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

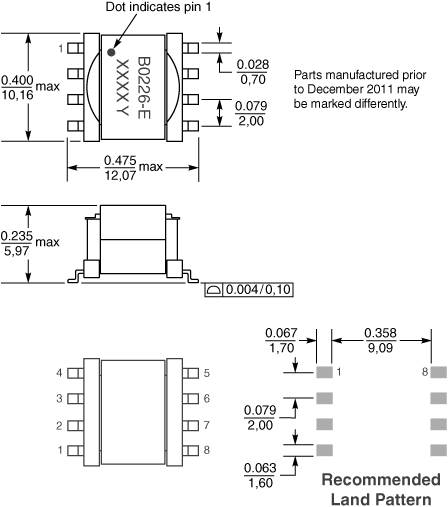

Pläne/Diagramme

Physikalische Eigenschaften

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
600	330	100	13	30,4	24,4	24	16	4	2	6,1	0,37

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

0.96 g

Verpackung:

600 per 13″ reel Plastic tape: 24 mm wide, 0.37 mm thick, 16 mm pocket spacing, 6.1 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested with pure water or alcohol only. More info.
