TX1 Push-Pull Transformers

for Texas Instruments SN6507 Push Pull Driver

Optimized for Texas Instrument SN6507 transformer driver
Low profile and center-tapped push-pull transformers for isolated power supply
High Frequency Operation up to 1 MHz
2500 Vrms, one minute high isolation (hipot) winding to winding
Exceptional efficiency
See the AEC qualified TX2 for a significantly higher isolation voltage and higher creepage and clearance.

Click to enlarge

Jetzt kaufen:

Teilenummer

Finde mein Bauteil

Anzahl	Einzelpreis
1	$5,46
150	$4,46
300	$3,34
600	$2,01

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Termination

E = Tin-silver over tin over nickel over phos bronze

Packaging

D = 13" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Teilenummer

Finde mein Bauteil

Typische Anwendung

Funktioniert mit Texas Instruments SN6507

Teilenummer	Primärspannung	Sekundärspannung	Leistung 1	fSchalt
TX1-ZB1445-CED	12 V	15 V	7,5 W	1000 kHz
TX1-ZC1892-AED	12 V	30 V	15 W	1000 kHz
TX1-ZB1459-BED	24 V	15 V	7,5 W	1000 kHz
TX1-ZC1891-AED	24 V	30 V	15 W	1000 kHz

Technische Daten

Electrical specifications at 25°C.

Teilenummer (Hover for schematics)	Induktivität bei 0A (µH) 2	DCR max (Ω) 3		Streu- induktivitätmax (µH) 4	Windungsverhältnis	Volt-Zeit- Produkt (V-µs) 5	Isolations- spannung (Vrms) 6	Diagramm
Teilenummer (Hover for schematics)	Induktivität bei 0A (µH) 2	Pri	Sec	Streu- induktivitätmax (µH) 4	Pri : Sec	Volt-Zeit- Produkt (V-µs) 5	Isolations- spannung (Vrms) 6	Diagramm
TX1-ZB1445-CED	99,7	0,087	0,135	0,25	1 : 1.4	22	2500	tx1s
TX1-ZC1892-AED	99,7	0,102	0,240	1,0	1 : 2.8	22	2500	tx1s
TX1-ZB1459-BED	196,0	0,115	0,098	1,0	1 : 0.71	30	2500	tx1s
TX1-ZC1891-AED	196,0	0,134	0,163	1,0	1 : 1.43	30	2500	tx1s

Hinweise

Calculated Output Power will vary depending upon application.
Inductance is for the primary, measured between pins 4 and 1 with pins 2 and 3 connected at 1 MHz, 0.1 Vrms, 0 Adc.
DCR is per winding.
Leakage inductance is for the primary with both windings connected in series and with the secondary windings shorted.
Volt-time product is for the primary, between pins 4 and 1 with pins 2 and 3 connected.
2500 Vrms, one minute isolation (hipot) between primary and secondary windings.

Anschlüsse:

RoHS-compliant. 260°C compatible. RoHS tin-silver over tin over nickel over phos bronze. Other terminations available at additional cost.

Verpackung:

600/13″ reel. Plastic tape: 24 mm wide, 0.37 mm thick, 16 mm pocket spacing, 6.1 mm pocket dept.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform , Halogenfrei

Umgebungstemperaturbereich:

–40°C to +125°C

Lagertemperaturbereich:

Component: –40°C to +125°C
Tape and reel packaging: –40°C to +80°C

Maximale Bauteiltemperatur:

+165°C (ambient + temperature rise)

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Pläne/Diagramme

Connect pin 2 to 3 and pin 6 to 7 on the PC board.

Physikalische Eigenschaften

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
600	330	100	13	30,4	24,4	24	16	4	2	6,1	0,37

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

0.91 – 1.1 g

Verpackung:

600 per reel, 13″ reel Plastic tape: 24 mm wide, 0.37 mm thick, 16 mm pocket spacing, 6.1 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.

Lager

Spracheinstellungen

Währungseinstellungen

TX1 Push-Pull Transformers

for Texas Instruments SN6507 Push Pull Driver

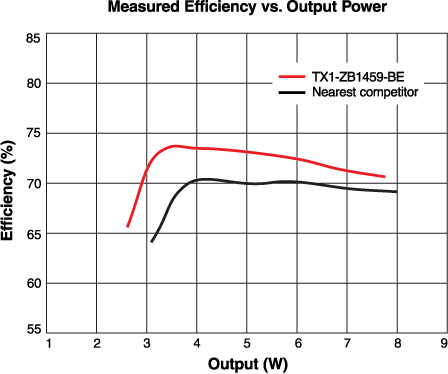

Measured Efficiency vs. Output Power for SN6507
