1812TRX Series

Compact SMT Ethernet Isolation Transformer

Coilcraft’s 1812TRX Ethernet isolation transformer features a fully automated construction, not only reducing cost but also increasing reliability. Its compact surface mount package measures just 4.5 x 3.2 x 3.1 mm, significantly smaller than traditional hand wound toroidal transformers. The 1812TRX is AEC-Q200 qualified, making it an ideal choice for automotive and other harsh-environment applications. It also meets Gigabit Ethernet 10/100/1000BASE-T1 and Power over Ethernet standards per IEEE 802.3, ensuring seamless integration into a variety of network environments.

Complies with IEEE 802.3 Standards
Chip-style in a compact SMT package: 4.7 x 3.1 x 3.1 mm
Fully automated for cost reduction and reliability
AEC-Q200 qualified

Jetzt kaufen:

Teilenummer

Finde mein Bauteil

Anzahl	Einzelpreis
1	$2,50
100	$2,45
300	$1,84
600	$1,10
1200	$0,86

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Termination

R = Matte tin over nickel over silver-platinum-glass frit

Packaging

C = 7" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Teilenummer

Finde mein Bauteil

Technische Daten

Electrical specifications at 25°C. Measurements are referenced to 50 Ohms.

Teilenummer 1 (Hover for schematics)	L min pro Wicklung (µH) 2	Prüffrequenz (kHz)	DCR max (Ω)	Nennstrom (mA)	Einspeisungs- dämpfung (db)	Bandbreite (MHz)	Isolations- spannung (Vrms) 3	Windungsverhältnis
Pri	Pri
1812TRX-S124R_	120	100	2,5	430	0,15	0,1 — 1100	1500	1 : 1
1812TRX-S254R_	250	100	3,8	350	0,35	0,1 — 820	1500	1 : 1

Hinweise

When ordering, please specify packaging code: e.g. 1812TRX-S254RC
Inductance is per winding, measured at 100 kHz, 0.1 Vrms, 0 Adc using an Agilent/HP 4263B LCR meter and a Coilcraft CCF 1113 fixture.
1500 Vrms, one minute isolation (hipot) between primary to secondary.

IDC max per the center tap is the current required to increase the part temperature 15°C from ambient 25°C.

Anschlüsse:

R = RoHS compliant matte tin over nickel over silver-platinum-glass frit

Verpackung:

C = 7″ machine-ready reel. EIA-481 embossed plastic tape (600 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
D = 13″ machine-ready reel. EIA-481 embossed plastic tape. Factory order only, not stocked (2200 parts per full reel).

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +125°C with Irms current

Lagertemperaturbereich:

Component: –40°C to +125°C
Tape and reel packaging: –40°C to +80°C

Maximale Bauteiltemperatur:

+140°C (ambient + temp rise)

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Kennlinien

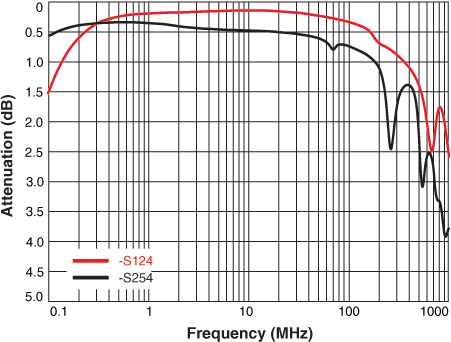

Insertion Loss

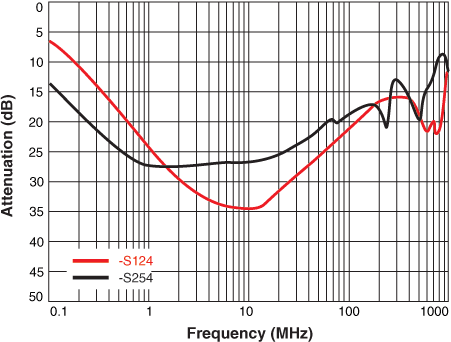

Return Loss

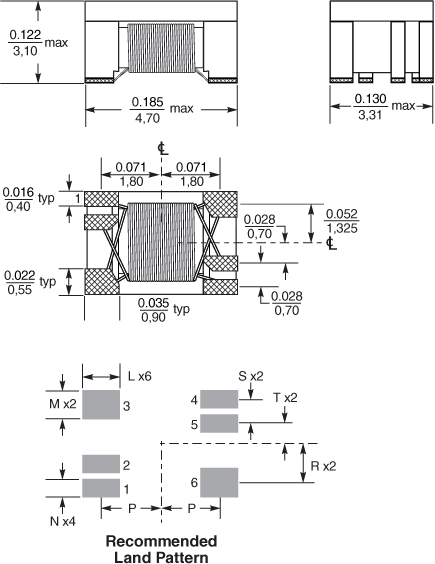

Pläne/Diagramme

Physikalische Eigenschaften

L	M	N	P	R	S	T
0.039	0.028	0.022	0.071	0.052	0.028	0.028	inches
1,0	0,70	0,55	1,80	1,325	0,70	0,70	mm

Gurt/Rolle-Spezifikationen

Parts per reel*		Reel dimensions (mm)					Tape dimensions (mm)						Orientation
7" (178 mm)	13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
600	2200*	178/330	60/100	13	18,4	12,4	12	8	4	2	3,25	0,25

* Special order

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

120 – 130 mg

Verpackung:

600/7″ reel; 2200/13″ reel Plastic tape: 12 mm wide, 0.25 mm thick, 8 mm pocket spacing, 3.25 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
