0302CS (0805)

High Q Ceramic Chip Inductors

Our 0302CS Series chip inductors are 20% smaller than the 0402CS Series and have exceptionally high Q for their size. They also feature very high self-resonant frequencies across a wide range of inductance values.

Ultra small wirewound inductor – 20% smaller than our 0402CS
45 inductance values from 0.67 to 100 nH
Exceptionally high Q – up to 131 at 2.4 GHz!
Very high self-resonant frequencies

Need parts for space, military or other critical applications?
See Coilcraft ST220RAA Series

Jetzt kaufen:

Teilenummer

Finde mein Bauteil

Anzahl	Einzelpreis
1	$1,26
200	$0,92
500	$0,63
1000	$0,51
2000	$0,41
4000	$0,32
10000	$0,27

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Tolerance

K = 10%

Termination

R = Matte Sn over Ni over Ag-Pt-glass frit

Packaging

W = 7" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Teilenummer

Finde mein Bauteil

Designer-Kits:

Kit	Werte	Preis
C370	45 (20 of each)	$90,00

Technische Daten

Electrical specifications at 25°C.

Teilenummer 1	Induktivität (nH) 2	Toleranz (%)	900 MHz		1.7 GHz		2.4 GHz		SRF typ (GHz) 4	DCR max (Ω) 5	Irms (mA) 6
Teilenummer 1	Induktivität (nH) 2	Toleranz (%)	L typ	Q typ 3	L typ	Q typ 3	L typ	Q typ 3	SRF typ (GHz) 4	DCR max (Ω) 5	Irms (mA) 6
0302CS-N67XKR_	0,67	10	0,66	42	0,66	56	0,67	70	26,0	0,021	1600
0302CS-1N7XJR_	1,7	5	1,7	57	1,7	78	1,7	95	16,1	0,038	1140
0302CS-1N9XJR_	1,9	5	1,9	42	1,9	65	1,9	83	16,1	0,065	910
0302CS-2N1XJR_	2,1	5	2,1	38	2,1	57	2,1	72	15,9	0,082	830
0302CS-3N0XJR_	3,0	5	3,0	56	3,0	92	3,0	131	15,1	0,060	950
0302CS-3N3XJR_	3,3	5	3,3	56	3,3	88	3,3	129	11,5	0,060	950
0302CS-3N5XJR_	3,5	5	3,5	60	3,5	84	3,5	110	11,5	0,070	870
0302CS-3N8XJR_	3,8	5	3,8	60	3,8	89	3,8	105	10,7	0,090	830
0302CS-4N0XJR_	4,0	5	4,0	52	4,0	80	4,1	98	11,2	0,10	760
0302CS-4N7XJR_	4,7	5	4,6	55	4,6	88	4,7	120	12,1	0,074	830
0302CS-5N1XJR_	5,1	5	5,1	62	5,1	92	5,2	118	9,7	0,074	830
0302CS-5N6XJR_	5,6	5	5,5	50	5,5	71	5,6	108	6,4	0,12	730
0302CS-6N0XJR_	6,0	5	6,0	58	6,0	82	6,2	105	8,6	0,11	700
0302CS-6N3XJR_	6,3	5	6,3	56	6,3	80	6,5	100	9,3	0,14	620
0302CS-6N5XJR_	6,5	5	6,5	56	6,5	80	6,8	100	8,2	0,14	620
0302CS-7N0XJR_	7,0	5	7,0	62	7,1	84	7,2	112	8,5	0,10	760
0302CS-7N2XJR_	7,2	5	7,2	60	7,2	82	7,4	110	9,1	0,11	690
0302CS-7N4XJR_	7,4	5	7,3	60	7,4	82	7,6	110	8,0	0,11	690
0302CS-8N3XJR_	8,3	5	8,2	58	8,3	80	8,5	104	8,2	0,15	590
0302CS-9N2XJR_	9,2	5	8,9	58	9,0	83	9,2	120	7,9	0,12	690
0302CS-10NXJR_	10	5	10	58	10,1	91	10,2	119	7,5	0,14	620
0302CS-11NXJR_	11	5	11	57	11,2	83	11,6	105	6,9	0,21	590
0302CS-12NXJR_	12	5	12	59	12,6	88	12,7	110	6,9	0,17	560
0302CS-13NXJR_	13	5	13	53	13,3	83	13,8	104	6,9	0,23	480
0302CS-15NXJR_	15	5	15	55	15,4	84	15,9	106	6,2	0,17	560
0302CS-16NXJR_	16	5	16	54	16,4	85	17	102	6,1	0,21	480
0302CS-17NXJR_	17	5	16,9	52	17,4	82	18,2	118	6,3	0,28	440
0302CS-18NXJR_	18	5	17,9	55	18,5	80	19,3	111	6,0	0,35	390
0302CS-19NXJR_	19	5	18,9	53	19,6	85	20,5	104	5,8	0,26	480
0302CS-20NXJR_	20	5	19,9	56	20,2	88	20,8	112	5,7	0,30	430
0302CS-21NXJR_	21	5	20,9	53	22	82	24,1	95	5,2	0,37	370
0302CS-22NXJR_	22	5	22	52	23,1	79	25,2	94	5,0	0,42	340
0302CS-23NXJR_	23,5	5	23,5	54	24,6	84	27,4	92	5,2	0,40	430
0302CS-29NXJR_	29	5	29	51	30,5	75	33	90	4,8	0,47	330
0302CS-34NXJR_	34	5	34	55	35,5	78	38,1	94	4,5	0,53	310
0302CS-36NXJR_	36	5	38	40	45	40	60	30	3,7	0,60	300
0302CS-39NXJR_	39	5	41	43	50	42	71	28	3,6	0,76	300
0302CS-43NXJR_	43	5	45	44	56	43	81	28	3,4	0,82	280
0302CS-51NXJR_	51	5	54	43	69	41	111	25	3,3	0,97	270
0302CS-56NXJR_	56	5	60	36	80	31	150	16	3,0	1,2	250
0302CS-62NXJR_	62	5	67	43	92	36	194	16	2,9	1,3	240
0302CS-75NXJR_	75	5	83	36	124	25	-	-	2,6	2,1	180
0302CS-82NXJR_	82	5	92	41	150	29	-	-	2,5	2,2	170
0302CS-91NXJR_	91	5	102	35	168	22	-	-	2,4	3,1	150
0302CS-101XJR_	100	5	116	42	214	25	-	-	2,3	3,3	140

Hinweise

When ordering, please specify termination and packaging codes: e.g. 0302CS-101XJRW
Inductance measured at 250 MHz using a Coilcraft SMD-F fixture in an Agilent/HP 4286 impedance analyzer with Coilcraft-provided correlation pieces.
Q measured using an Agilent/HP 4287A with an Agilent/HP 16193 test fixture
SRF measured using an Agilent/HP 8722ES network analyzer and a test fixture with a 0.017" air gap.
DCR measured at 25°C on a micro-ohmmeter and a Coilcraft CCF858 test fixture. For other operating temperatures, use this DCR at Temperature calculator.
Irms: Current that causes a 30°C temperature rise from 25°C ambient. This information is for reference only and does not represent absolute maximum ratings.

Anschlüsse:

R = RoHS compliant. Matte Sn over Ni over Ag-Pt-glass frit terminations.

Verpackung:

W = 7″ machine-ready reel. EIA-481 punched paper tape (2000 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
U = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from U to W.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform , Halogenfrei

Umgebungstemperaturbereich:

−40°C to +125°C with Irms current

Lagertemperaturbereich:

Component: −40°C to +155°C
Tape and reel packaging: −40°C to +80°C

Maximale Bauteiltemperatur:

+155°C (Ambient + temperature rise)

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

Kennlinien

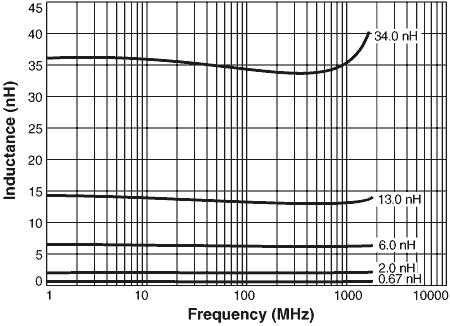

L vs Frequency

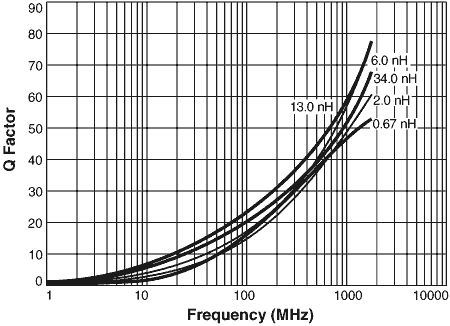

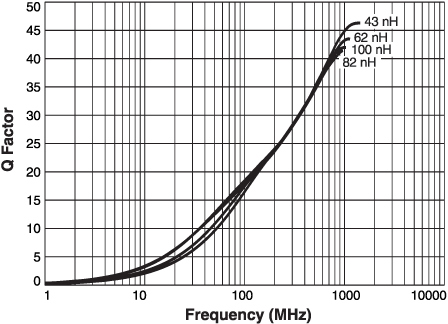

Q vs Frequency

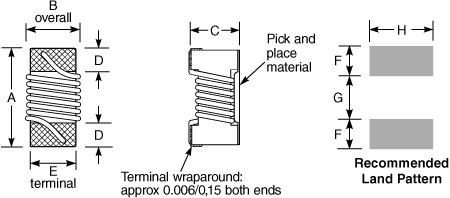

Physikalische Eigenschaften

A max	B max	C max	D	E	F	G	H
0.034	0.021	0.018	0.006	0.015	0.010	0.014	0.021	inches
0,86	0,53	0,45	0,16	0,38	0,25	0,36	0,53	mm

Height dimension (C) is before optional solder application.
For maximum height dimension including solder, add 0.006 in / 0,152 mm.

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
7" (178 mm)	A	B	C	D	E	W	P	Po	P1	H	T
2000	178	100	13	14,4	8,4	8	2	4	2	NA	0,5

Allgemeine Spezifikation

Kernmaterial:

Ceramic

Gewicht:

0.4 - 0.5 mg

Verpackung:

2000 per 7″ reel. Paper tape: 8 mm wide, 0.5 mm thick, 2 mm pocket spacing

Temperature coefficient of inductance:

+25 to +125 ppm/°C

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Three reflows at >217°C for 90 seconds (+260°C ±5°C for 20 – 40 seconds), allowing parts to cool to room temperature between.

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
