3D Model Datasheet

DW3316 Series

Coupled Inductors

2 balanced coupled inductors in a single package
Increases efficiency and lowers component count
Optimized for xDSL filtering applications
Can also be used as common mode choke or 1:1 transformer
RoHS Compliant. 260°C compatible. Gold over nickel over phos bronze terminals.
COTS Plus tin-silver-copper and tin-lead terminations available
Custom versions are available

Jetzt kaufen:

Teilenummer

Finde mein Bauteil

Anzahl	Einzelpreis
1	$2,79
125	$2,39
250	$2,08
500	$1,61
1000	$1,28
2500	$1,08
5000	$0,86

Für große Mengen oder nicht vorrätige Artikel bitte ein Angebot anfordern.

Tolerance

M = 20%

Termination

L = Gold over nickel

Packaging

D = 13" machine-ready reel

. Auf Lager, noch heute versandbereit.

Muster anfordern:

Teilenummer

Finde mein Bauteil

Technische Daten

Electrical specifications at 25°C.

Teilenummer 1	Induktivität (mH) 2 (Toleranz: ±20%)	DCR max (Ω) 3	SRF typ (MHz) 4	Windungsverhältnis	Isat (mA) 5
Teilenummer 1	Induktivität (mH) 2 (Toleranz: ±20%)	DCR max (Ω) 3	SRF typ (MHz) 4	Windungsverhältnis	Isat (mA) 5
DW3316-155ML_	1,5	10,8	1,7	1 : 1	300
DW3316-275ML_	2,7	18,0	1,3	1 : 1	230
DW3316-335ML_	3,3	20,0	1,1	1 : 1	180
DW3316-395ML_	3,9	23,0	0,97	1 : 1	160
DW3316-475ML_	4,7	26,0	0,85	1 : 1	160
DW3316-685ML_	6,8	42,0	0,69	1 : 1	150

Hinweise

When ordering, please specify termination and packaging codes: e.g. DW3316-685MLD
Inductance is per winding, tested at 10 kHz, 0.1 Vrms using an Agilent/HP 4263B LCR meter or equivalent.
DCR measured at 25°C on a micro-ohmmeter. For other operating temperatures, use this DCR at Temperature calculator.
SRF measured using Agilent/HP 8753D network analyzer.
Isat: DC current at which the inductance drops 10% (typ.) from its value without current.

Anschlüsse:

L = Gold over nickel over phos bronze.
T = RoHS tin-silver-copper (95.5/4/0.5). (Special order, added cost)
S = non-RoHS tin-lead (63/37). (Special order, added cost)

Verpackung:

D = 13″ machine-ready reel. EIA-481 embossed plastic tape (750 parts per full reel). Quantities less than full reel available: in tape (not machine ready) or with leader and trailer ($25 charge).
B = Less than full reel. In an effort to simplify our part numbering system, Coilcraft is eliminating the need for multiple packaging codes. When ordering, simply change the last letter of your part number from B to D.

Umwelt/Umgebung

Umwelt/Umgebung:

RoHS-konform

Umgebungstemperaturbereich:

–40°C to +85°C

Lagertemperaturbereich:

Component: –40°C to +85°C
Tape and reel packaging: –40°C to +80°C

Ausfälle pro Zeiteinheit (FIT) / Mittlere Ausfallzeit (MTBF):

See FIT/MTBF Calculations

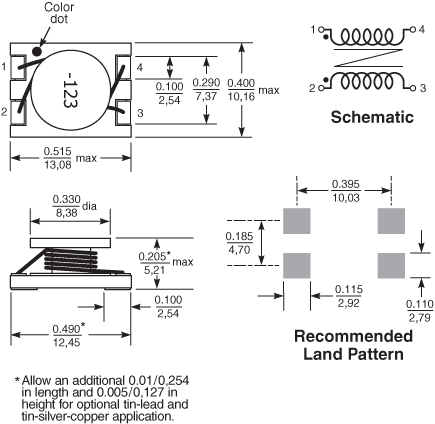

Physikalische Eigenschaften

Gurt/Rolle-Spezifikationen

Parts per reel	Reel dimensions (mm)					Tape dimensions (mm)						Orientation
13" (330 mm)	A	B	C	D	E	W	P	Po	P1	H	T
750	330	100	13	30,4	24,4	24	16	4	2	5,5	0,36

Allgemeine Spezifikation

Kernmaterial:

Ferrite

Gewicht:

1.13 – 1.34 g

Verpackung:

750 per 13″ reel Plastic tape: 24 mm wide, 0.36 mm thick, 16 mm pocket spacing, 5.5 mm pocket depth

Löten/Reinigen

Feuchteempfindlichkeitsstufe (MSL):

1 (unlimited floor life at <30°C / 85% relative humidity)

Löttemperaturbeständigkeit:

Max three 40 second reflows at +260°C, parts cooled to room temperature between cycles

Vor dem Löten bitte den Beitrag Löten von Coilcraft-Bauelementen lesen.

Baugruppenreinigung:

Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info
