Electrical specifications at 25°C.
Teilenummer 1 |
Induktivität (nH)
2
(Toleranz: ±5%) |
Impedanz typ (Ω) | SRF typ (GHz) 3 | DCR max (Ω) 4 | Irms (mA) 5 | |
---|---|---|---|---|---|---|
100 MHz | 900 MHz | |||||
026011F-270XJR_ | 27 | 16,60 | 133,70 | 3,9 | 0,125 | 480 |
026011F-720XJR_ | 72 | 42,10 | 353,70 | 2,6 | 0,460 | 210 |
026011F-101XJR_ | 100 | 59,20 | 506,10 | 2,3 | 0,570 | 200 |
026011F-151XJR_ | 150 | 91,52 | 747,20 | 1,8 | 0,680 | 190 |
026011F-271XJR_ | 270 | 154,40 | 1434,00 | 1,6 | 1,300 | 130 |
026011F-431XJR_ | 430 | 253,00 | 2507,00 | 1,1 | 2,100 | 100 |
026011F-561XJR_ | 560 | 320,50 | 3435,00 | 1,0 | 3,100 | 90 |

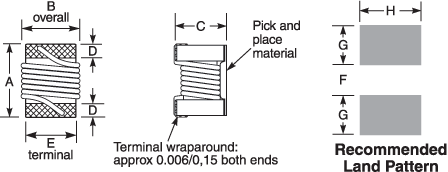

A max | B max | C max | D | E | F | G | H | |||
---|---|---|---|---|---|---|---|---|---|---|
026011F-270 | All Others | |||||||||
0.030 | 0.015 | 0.013 | 0.022 | 0.0110 | 0.005 | 0.010 | 0.016 | 0.014 | inches | |
0,76 | 0,38 | 0,33 | 0,55 | 0,28 | 0,13 | 0,25 | 0,41 | 0,36 | mm |

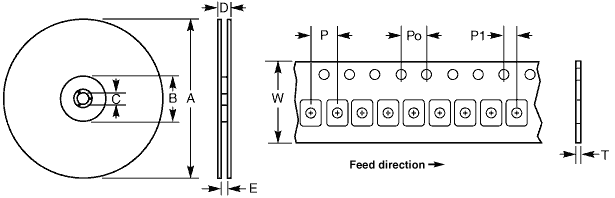

Parts per reel | Reel dimensions (mm) | Tape dimensions (mm) | Orientation | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
7" (178 mm) | 7" (178 mm) | A | B | C | D | E | W | P | Po | P1 | T | |
2000 | 10,000* | 178 | 100 | 13 | 14,4 | 8,4 | 8 | 2 | 4 | 2 | 0,68 |
